Leírás

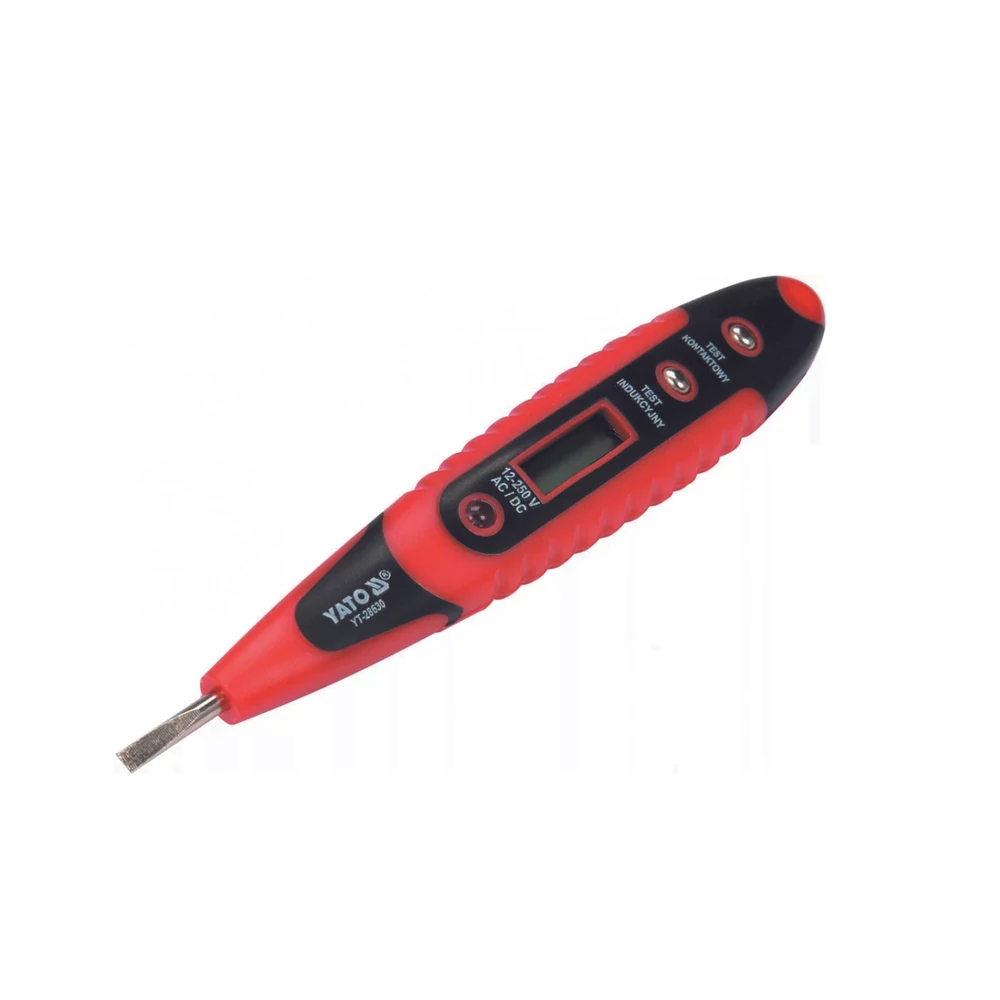

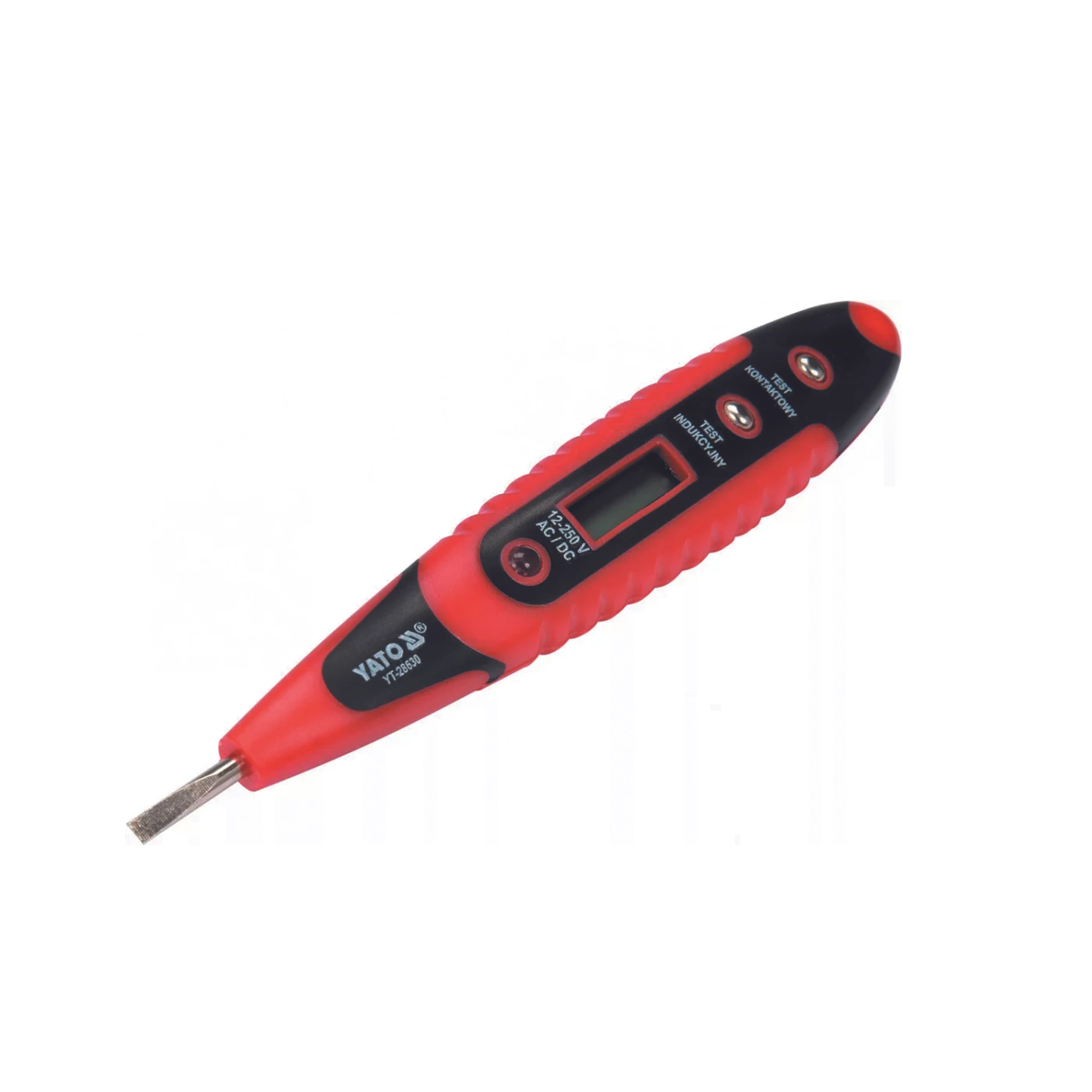

PRÓBALÁMPA DIGITÁLIS 12-250V YATO
INDIKÁTOR FUNKCIÓK
AC és DC
feszültség érzékelése érintkezési módszerrel: 12 - 250V
válIGENozó
feszültség érzékelése induktív módszerrel
vezeték
folytonossági teszt
TECHNIKAI
ADATOK
teljes hossz:
145 mm
penge
szélessége: 3,0 mm
háttérvilágítású LCD kijelzőn a mérési eredmények akár: 12, 36, 55,
110 és 220V
fényjelzés
(LED)
tápegység:
3x1,5V; LR41
KAPCSOLATKEZELÉSI MÓDSZER
Tartsa a
ceruza hegyét egy feszültség alatt álló áramkörhöz. A kijelzőn megjelennek a
feszültségértékek, és egy világító dióda jelzi az elektromos áram áramlását ezen
az elemen keresztül. A kijelzőn megjelenik a vizsgált áramkör legmagasabb
feszültségtartománya és az összes alacsonyabb tartomány, pl. egy 230V-os
háztartási aljzat feszültségének mérésekor a kijelzőn [12, 36, 55, 110, 220]
jelenik meg, ami azt jelenti, hogy a feszültség 220V felett van. A kijelző a
"Contact Test" mező lenyomva tartása közben a válIGENozó áramú hullámformák
megfelelő feszültségtartományait jelzi. Az egyenáramú hullámformák esetében a
megfelelő tartományok akkor jelennek meg, ha lenyomva tartja az "Indukciós
vizsgálat" mezőt.
INDUKTÍV MÓDSZER
Ez a módszer
lehetővé teszi a válIGENozó feszültség érzékelését egy szigetelt vezetékben.
Ehhez tegye az ujját az "Indukciós teszt" mezőre, és vigye a hegyét közel a
szigetelt vezetékhez. A villám szimbólum jelenléte az LCD kijelzőn jelzi a
feszültség jelenlétét. Ez a módszer lehetővé teszi a feszültség alatt álló
elektromos kábel megszakadásának "érintésmentes" érzékelését is. A megszakítás
helyén a teszter leállítja a feszültség jelenlétének
jelzését.
A
KÁBEL FOLYTONOSSÁGÁNAK ELLENŐRZÉSE
A kábel folytonosságát úgy lehet ellenőrizni, hogy a teszter hegyét a kábel egyik végére helyezzük, majd az "érintkezési teszt" mezőt lenyomva megfogjuk a kábel másik végét. Ha a LED-dióda világít, az a vizsgált kábel folytonosságát jelzi. Tilos ezt a módszert elektromos áramkörben lévő feszültség alatt álló vezetékek vagy vezetékek folytonosságának ellenőrzésére használni.
